汉印新升级:一开二(25.5”x 43”)超大拼版PCB字符喷印全自动生产线
2022/04/19

随着字符喷印技术的普及,喷印技术被广泛应用于各种PCB板,越来越多的PCB厂商选择了喷印这种日渐成熟的新技术替代传统的丝网印刷。其中超大幅面25.5”x 43”拼版虽然功能强大却只有PCB龙头企业敢轻易尝试,超大幅面PCB板选择字符喷印除了对厂商自身的设备能力和工艺能力要求特别高以外,对喷印技术及喷印设备也是极大的考验。

汉印科技敢于挑战,在2019年初率先向行业成功推出了首条超大拼版25.5”x 43”(一开二)的PCB全自动字符喷印生产线——LK880i Max。其后,行业企业争先效仿,从而开启了PCB行业大拼版生产新时代,一开四拼版22.5”x 28.5”向一开二拼版25.5”x 43”的升级也成为了PCB制造新趋势。截止目前,LK880i Max已经有几十条生产线在客户现场投入生产,实测量产产能达到4.5片/分钟。

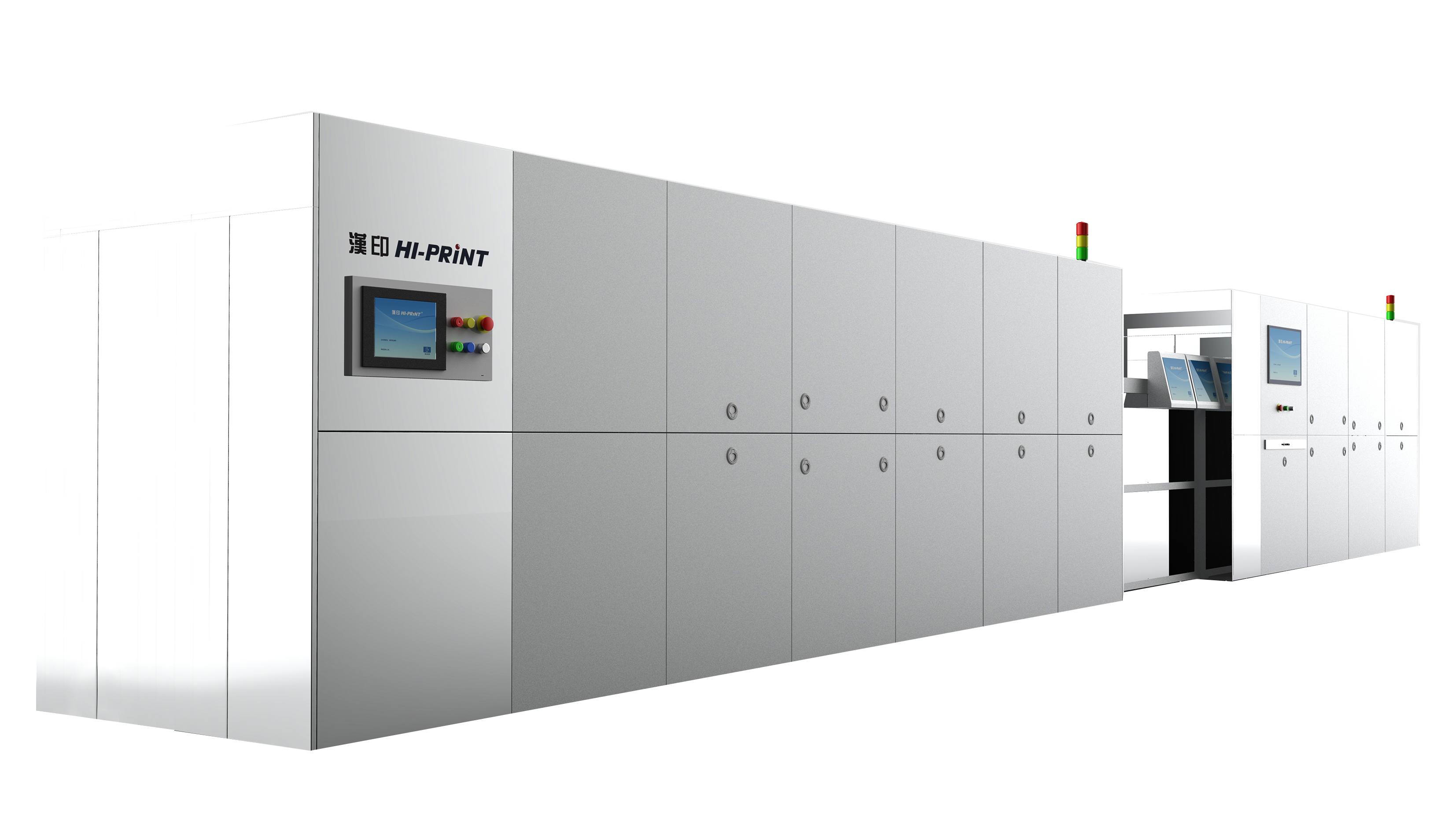

 A6 Max png.png

汉印科技敢于突破,2022年升级版超大拼版25.5”x 43”(一开二) PCB全自动字符喷印生产线——LK900i Max正式推出。超大幅面PCB不仅对设备设计的挑战巨大,而且对于生产工艺的要求也更加严格,此次超大幅面喷印自动线的升级产能达到5.5片/分钟,不仅在效率上有所提高,且在工艺上更上一层楼。值得一提的是,汉印科技仍在不断探索中,28.5”*49”的超大幅面PCB喷印自动线已交货且投入生产中。

LK900i Max具有18个喷头,采用了高分辨率CCD定位测量,再辅以软件图像实时涨缩纠偏,因其运行与维护成本对于幅面大小、厚度等因素不敏感,适应性更强,从而达到字符喷印的高效率、高精度、低成本。

LK900i Max字符喷印自动线,其来料和出料可根据客户需求提供不同配置,与前后道工序无缝衔接。可接入客户的MES系统,自动获取板件料号及批次资料,与客户上下游工艺形成全流程自动化生产流水线,完成喷印制程全自动化,为企业实现智能工厂增砖添瓦。

此次LK900i Max字符喷印自动线延续了汉印一直以来首创的水平传输双工作台模式,双工作台设计可加载不同生产料号,左右工作台同时独立生产,具有宕机备份功能。超大幅面PCB板的重量随着板厚而增大,对于人工操作装卸板来说工作负荷较重,长时间工作影响工作质量和效率。采用机械手臂同样存在负载过重,对机械手臂的选型有所局限、现场安装占地面积较大。而LK900i Max字符喷印自动线的水平传输设计,使得设备不需要配置机械手臂、吸盘和桁架结构。从而减少了人工操作的危险性及工作量,产线布局更加灵活,占地面积相对较小,安全性高并易于安装、维护。

提高生产效率,降低生产成本是每个制造业公司的最大发展需求,由此应运而生的超大幅面PCB自动生产线必将成大势所趋。在今后的发展中,汉印也将通过对超大幅面喷印技术的不断创新、对市场的不断拓展和对产品的不断丰富去开拓PCB超大幅面喷印的新发展,促进PCB行业的进步。
